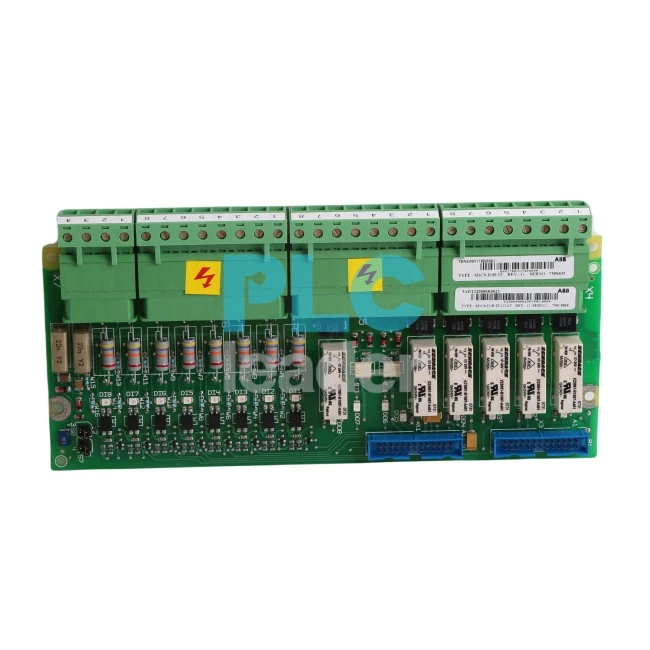

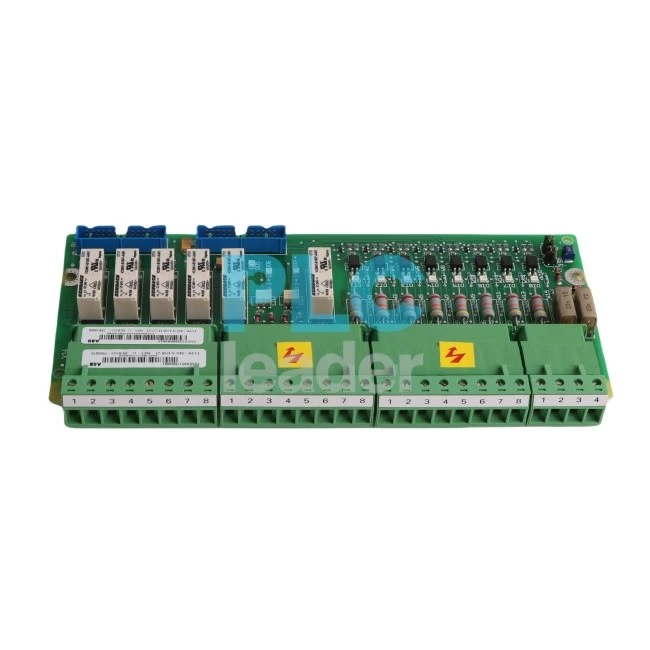

ABB SDCS-IOB-23 COAT 3ADT220090R0023 Клеммная колодка

ABB SDCS-IOB-23 COAT 3ADT220090R0023 Клеммная колодка



ПОКРЫТИЕ ABB SDCS-IOB-23 (3ADT220090R0023)представляет собой клеммную колодку, предназначенную для промышленных приводных систем, особенно в семействе приводов DCS компании АББ. Эта клеммная колодка служит интерфейсом для различных сигналов ввода/вывода (I/O), соединяя модули управления с полевыми устройствами. Поверхность с покрытием обеспечивает дополнительную защиту в суровых промышленных условиях, гарантируя надежную и стабильную работу даже в сложных условиях.

Номер детали:3ADT220090R0023
Название продукта:SDCS-IOB-23 ПАЛЬТО
Тип: Клеммная панель
Тип сигнала: поддерживает несколько типов ввода-вывода.
Каналы: многоканальная возможность подключения различных полевых устройств.
Диапазон напряжений: стандартные уровни напряжения промышленного ввода-вывода.
Покрытие: Защитное покрытие для суровых условий эксплуатации.
Монтаж: Совместим с панелью или DIN-рейкой.
Рабочая температура: от -20 градуса до +70 градуса.
Источник питания: обычно 24 В постоянного тока.

ПОКРЫТИЕ ABB SDCS-IOB-23 (3ADT220090R0023)Клеммная колодка — это универсальное и надежное решение интерфейса ввода-вывода для приводных систем РСУ ABB. Его защитное покрытие позволяет ему выдерживать сложные условия эксплуатации, обеспечивая надежную работу в промышленных приложениях, где важна стабильная обработка входного/выходного сигнала. Компактная и простая в установке, эта клеммная колодка идеально подходит для требовательных условий в различных отраслях, включая производство, энергетику, нефть и газ, где высокая надежность и надежная обработка сигналов имеют решающее значение для бесперебойной работы.

Плата IOB-2x имеет 8 цифровых входов и 8 цифровых выходов. Существует три различных типа, которые различаются уровнем входного напряжения:

SDCS-IOB-21 24...48 В постоянного тока
SDCS-IOB-22 115 В переменного тока
СДКС-ИОБ-23230 В переменного тока

Входы фильтруются и гальванически развязываются с помощью оптопар. Входы могут образовывать две гальванически развязанные группы, используя X7:1 или X7:2.

Если эти платы используются, их необходимо установить вне модуля РСУ. Их необходимо монтировать так, чтобы токопроводящие опоры имели хорошее соединение с землей установки.

Длина кабеля между X1:/X1: и X2:/X2: составляет макс. 1,7 м, а между X1:/X3: составляет макс. 0.5 м по соображениям ЭМС.

X4:, X5: представляют собой клеммы с винтовыми зажимами для проводов с площадью поперечного сечения до 4 мм². Значения по умолчанию показаны на схемах программного обеспечения. Потенциал земли цифровых выходов может варьироваться в пределах ±100 В относительно друг друга.

Питание цифровых входов: 48 В / менее или равно 50 мА; не оцинк. изолированы от электроники DCS! Если на входы подается питание от внутреннего источника +48 В (X7:3 и/или X7:4), необходимо выполнить подключение X7:1 и/или X7:2 к заземлению DCS 500. модуль. По умолчанию заземление идентично корпусу преобразователя.

Если на входы подается питание от любого внешнего источника (+48 В постоянного тока, 115 В переменного тока или 230 В переменного тока), нейтральная линия/- линия должна быть подключена либо к X7:1, либо к X7:2. Если входы должны управляться одним и тем же уровнем напряжения, но от двух разных источников напряжения, имеющих, вероятно, два разных уровня земли, первую нейтральную линию следует подключить к X7:1, а вторую к X7:2. В этом случае перемычки Wx, соединяющие входы с X7:2, но управляемые источником, подключенным к X7:1, должны быть отключены.

Вопрос: Какой тип сигналовПОКРЫТИЕ ABB SDCS-IOB-23ручка клеммной колодки?
О: Эта клеммная колодка поддерживает ряд сигналов ввода-вывода, включая как цифровые, так и аналоговые типы, для удовлетворения разнообразных потребностей приложений.

Вопрос: Что дает покрытие?
Ответ: Защитное покрытие на плате повышает долговечность, делает ее устойчивой к коррозии и идеально подходит для работы в условиях высокой влажности или сложных промышленных условиях.

Вопрос: Как крепится плата?
О: Клеммная колодка SDCS-IOB-23 COAT может быть установлена ​​на панели или DIN-рейке, что обеспечивает гибкость установки.

Вопрос: Может ли эта клеммная колодка работать при экстремальных температурах?
О: Да, он предназначен для работы в диапазоне температур от -20 градусов до +70 градусов, что делает его пригодным для различных промышленных применений.

Вопрос: В каких отраслях обычно используется эта клеммная колодка?
Ответ: Эта плата широко используется в таких отраслях, как производство, энергетика, нефть и газ, а также в других отраслях, где требуется управление мощными двигателями и автоматизация процессов.
