Описание

АAllen-Bradley 1747- keэто dh -485/rs -232 c Интерфейс -модуль. Интерфейс -модуль используется для целей связи. {1747- KE функционирует как мост для подключения DH -485 сети и устройств, которые требуют протокола DF1. Порт DF1 на 1747- KE может быть настроен для RS -232/423, RS -422, или RS -485 устройств. {1747- KE может использоваться в качестве интерфейсного устройства, подключив удаленный DH -485 сети к центральному хосту с помощью модема.

Технические спецификации для 1747- ke

Производитель	Роквелл Автоматизация
Тип модуля	Интерфейс модуль
Ряд	СЛК 500
Номер детали/№ каталога	1747- ke
Рабочая температура	0 ... +60 степень (+32 ... +140 градуса f)
Бренд	Аллен-Брэдли
Количество портов	Один (1) порт конфигурации; Один (1) порт DF1; Один (1) порт DH485
Поддерживаемые протоколы:	DH485; DF1
Ширина слота:	1 слот
Скорость передачи:	300 - 19200 kbps
Изоляция порта:	500 В пост. 500 В пост. 500 В пост.
Точность часов/календаря:	± 1 минута/месяц при 25 градусах (77 градусов F); +0, -6 минута/месяц на 60 градусов (140 градусов F)
Температура хранения	-40 Степень +85 градуса (-40 градуса F to +185 степень f)
Относительная влажность	От 5 до 95% без конденсации

О 1747- ke

1747-KE new

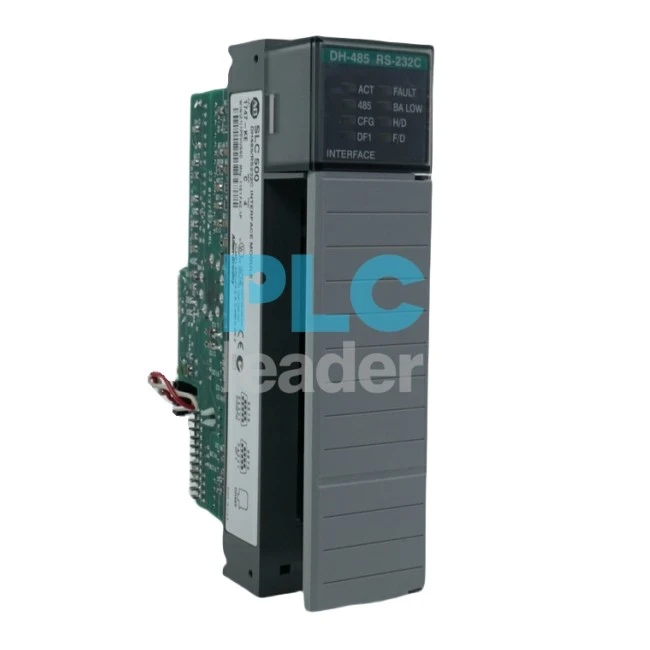

АAllen-Bradley 1747- keэто dh -485/rs -232 c Интерфейс -модуль - это модуль, который обеспечивает подключение к устройствам DH -485 и DF1. Порт DF1 в этом модуле может быть настроен для функций с устройством rs -232/422. Он также может быть настроен для rs -422 и rs -485 устройств. Allen-Bradley 1747- KE имеет восемь светодиодных индикаторов. Индикаторы расположены на передней части этого модуля. Эти показатели предназначены для диагностики модулей и интерфейсов операторов. Этот модуль может подключаться к большинству типов сетей на достопримечательностях или модемы прямого соединения. Allen-Bradley 1747- Ke имеет операционный шок 30 г и вибрацию 2,5 г при 57-2000 Гц. Относительная влажность этого модуля от 5-95% без конденсации. Этот модуль имеет рабочую температуру 0-60 â Degree C (32-140 Â Степень f). Температура хранения этого модуля от -40-85 градуса C (-40-185 градуса F). Типы совместимых модемов - это ручной модем, управляемый DTE, автоподобный ответ и прямой подключение. Модуль 1747- KE требует мощности 5 В и 24 В постоянного тока с обратной планы SLC. Потребление модуля следует учитывать при разработке вашей системы SLC 500. Не устанавливайте и не удаляйте модуль ke 1747- из шасси, пока вся питание не будет отключено (примерно через 10 секунд).

Определить порты связи

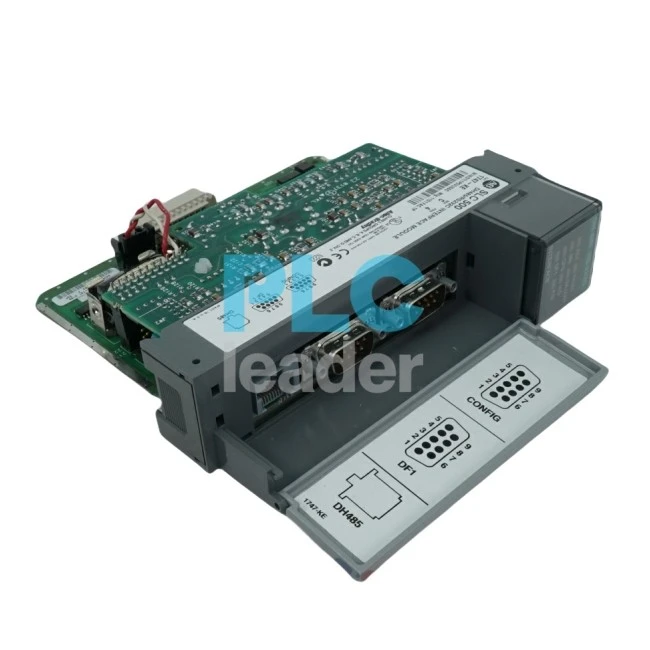

На передней части DH485/RS -232 C Interfacemodule есть три порта связи. Они есть:

• config

• DF1

• DH485

Порт конфигурации используется для настройки модуля с помощью терминала ASCII. Этот последовательный порт Portis, который размещает rs -232/423, rs -422 и rs -485 CommunicationModes. Порт конфигурации способен работать в полнодуплекс в 300, 600, 1200 2400, 4800, 9600 и 19200 кбит / с. Он электрически изолирован до 500 В постоянного тока.

Порт DF1 используется для интерфейса модуля с пользовательскими устройствами или модемом с использованием протокола DF1. Этот порт представляет собой последовательный порт, который размещает rs -232/423, rs -422, andrs -485 режимы связи. Порт DF1 способен работать полнодуплексным AT300, 600, 1200, 2400, 4800, 9600 и 19200 кбит / с. Он электрически изолирован до 500 В. Этот порт не изолирован и не может напрямую управлять многоузметной сетью DH485. Вы должны использовать 1747- AIC Coupler ссылки для ссылки порт DH485 с сетью DH485, которая включает несколько контроллеров SLC 500. Почините рисунок 2 для местоположения портов связи.

Ключевые слова:1747 ke; allen bradley 1747- ke; 1747- ke pdf; 1747- ke dataSheet; 1747- ke manual; {5}} ke sel
